Мережевий комутатор аудіофільського класу Matrix Audio SS-1 Pro
код товара: [246365] (ціна за 1 шт.)
Мережевий комутатор аудіофільського класу Matrix Audio SS-1 Pro
Нові простори, нова еволюція
SS-1 Pro – це мережевий комутатор аудіорівня, спеціально розроблений Matrix Audio для потокового аудіо Hi-Fi. На відміну від традиційних мережевих комутаторів, цей продукт ретельно спроєктовано відповідно до вимог Hi-Fi аудіосистем. Він містить комплексні вдосконалення системи живлення, системи синхронізації, методів охолодження та вибору компонентів, які спрямовані на забезпечення передачі потокового аудіо високої чіткості без втрат.
Вища швидкість, краща продуктивність
Розробка мережевого комутатора відповідного рівню якісного аудіо з вищими швидкостями випливає з перспективи цифрового проєктування схем. Система, здатна підтримувати високошвидкісну передачу сигналу, за своєю суттю має вищу межу стабільності. Це також означає, що похибка синхронізації у високошвидкісному обладнанні відносно нижча порівняно з низькошвидкісним. Тому високошвидкісні пристрої, що працюють на низьких швидкостях, демонструють вищу якість роботи порівняно з низькошвидкісними пристроями, що передають на тій самій низькій швидкості.

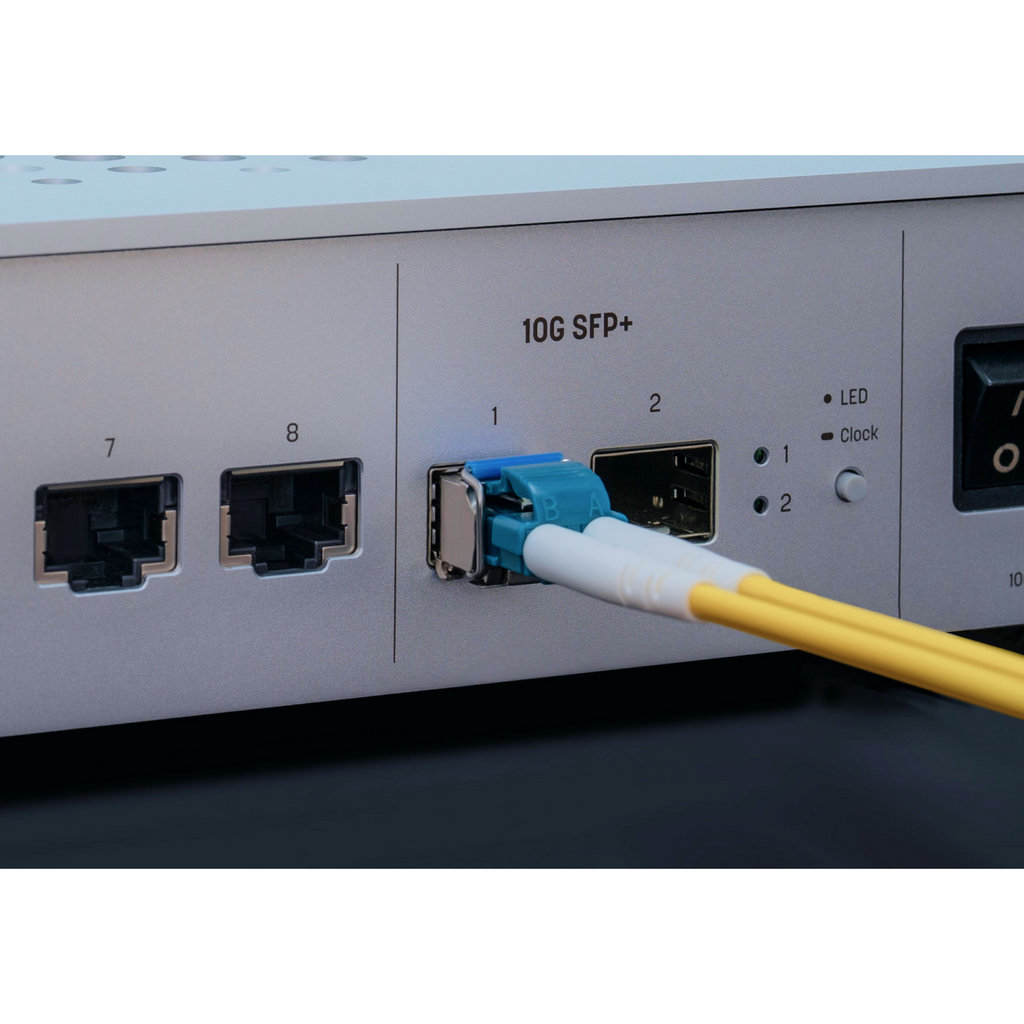

Два ізольовані порти 10 Гбіт/с
Два порти SFP/SFP+ зі швидкістю з'єднання до 10 Гбіт/с дозволяють встановлювати оптоволоконні модулі або модулі RJ45 відповідно до ваших потреб. Це дає змогу одночасно під'єднувати через порти SFP мережеві пристрої та цифрові аудіоплеєри, досягаючи повної електричної ізоляції між мережевими пристроями та аудіотехнікою за допомогою оптоволоконних кабелів. Це запобігає передачі високочастотного шуму або перешкод від мережевих пристроїв через дріт заземлення в аудіотехніку.
Незалежні розетки Ethernet
SS-1 Pro має не тільки кілька портів Ethernet зі швидкістю до 2.5 Гбіт/с, але й два низькошвидкісних порти, які працюють зі швидкістю 100 Мбіт/с. Завдяки під'єднанню до цих портів швидкість з'єднання аудіопристроїв можна зменшити, щоб зменшити бітові помилки, які можуть виникати під час передачі даних. Ці порти спроєктовані з незалежними гніздами. Більша відстань між роз'ємами запобігає перекриттю доступного простору при використанні високоякісних кабелів. Крім того, використовуються незалежні Ethernet-перехідники на 10 Гбіт/с і повністю екрановані Ethernet-роз'єми. Кожен перетворювач сигналу індивідуально екранований металевою оболонкою, що підвищує стійкість до радіочастотних перешкод.

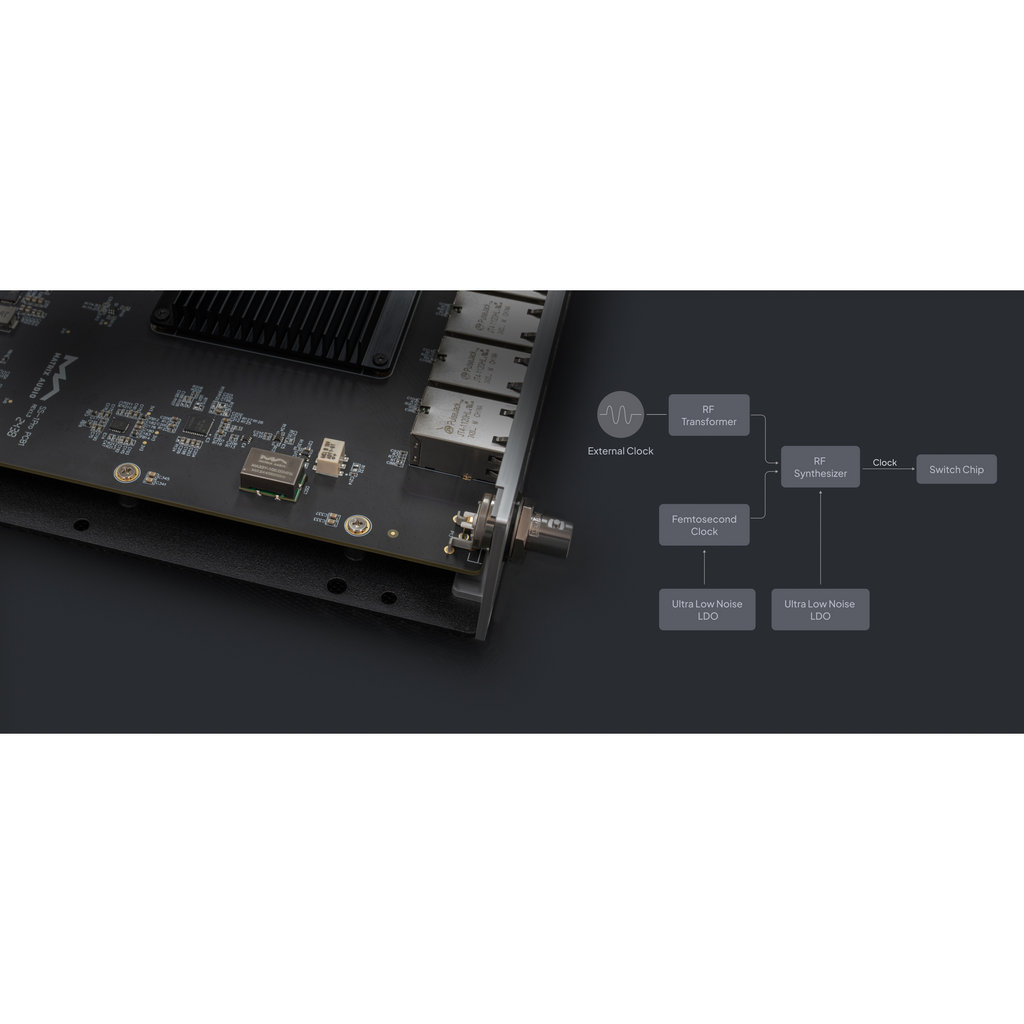

Вхід зовнішнього тактового генератора та радіочастотний синтезатор
Система синхронізації є критично важливою для цифрових схем, і мережеві комутатори не є винятком. Її можна порівняти з серією високошвидкісних перемикачів, які повинні працювати з надзвичайною точністю. Усередині SS-1 Pro ця система складається з фемтосекундного тактового генератора та високоточного радіочастотного синтезатора з наднизьким рівнем фазового шуму. SS-1 Pro підтримує два режими синхронізації: у режимі внутрішнього тактового генератора вбудований фемтосекундний генератор слугує еталоном для радіочастотного синтезатора, який потім генерує високостабільний тактовий сигнал з низьким рівнем фазового шуму для головного контролера; у режимі зовнішнього тактового генератора тактовий сигнал 10 МГц від зовнішнього генератора слугує еталоном для радіочастотного синтезатора. Потім DPLL (цифрова система синхронізації) виводить синхронізований, високостабільний тактовий сигнал з низьким рівнем фазового шуму на головний контролер.
Індикаторні світлодіоди із налаштуванням
Світлодіодні індикатори стану на портах Ethernet можна вимкнути, натиснувши кнопку налаштування на задній панелі, що гарантує, що світлодіодні індикатори не заважатимуть вам слухати в темряві або при недостатньому освітленні.

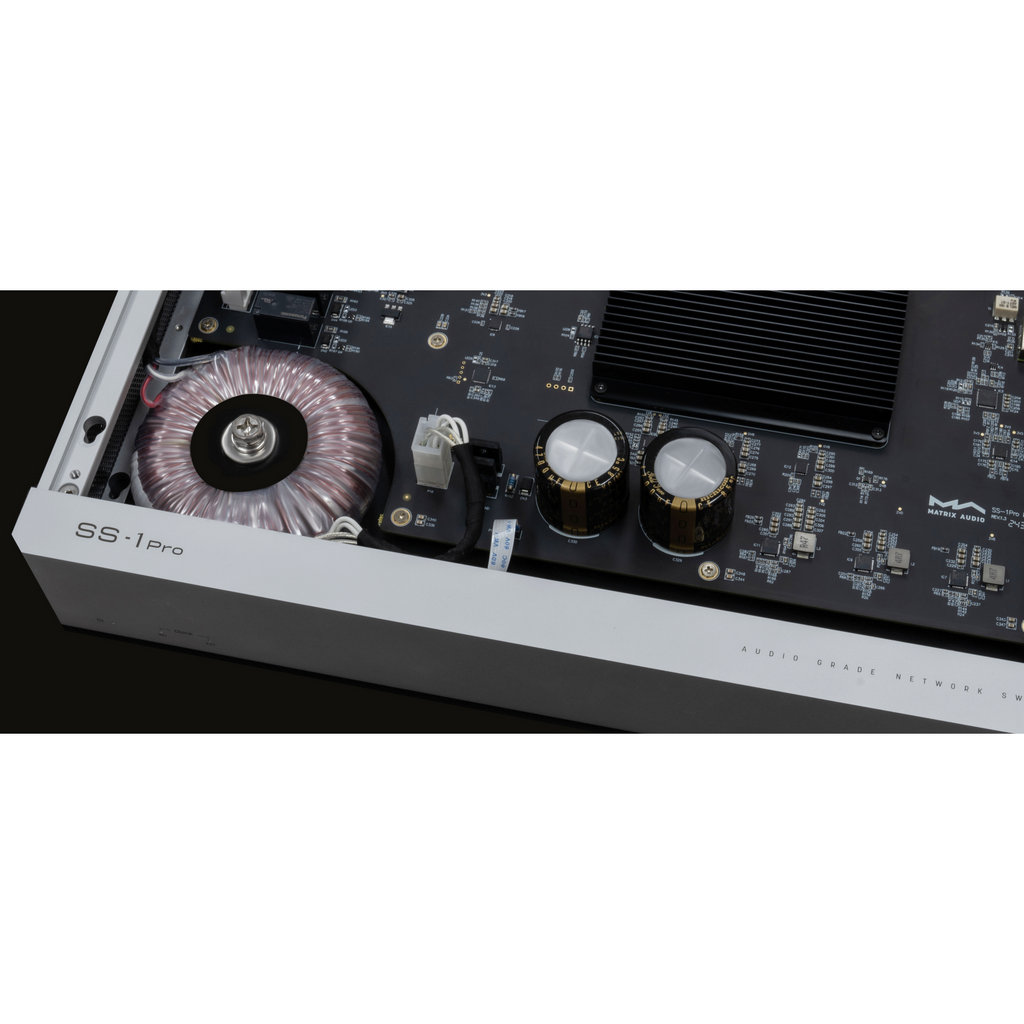

Лінійне живлення, безшумне охолодження

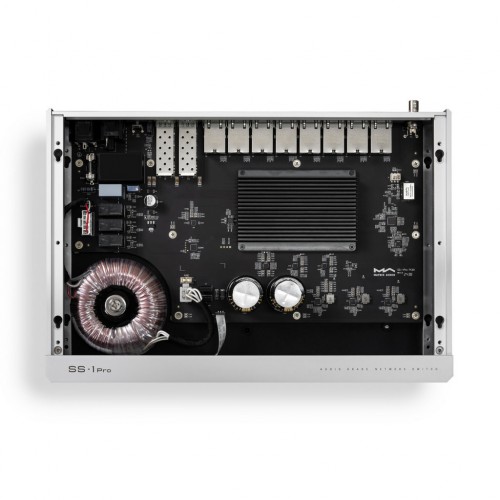

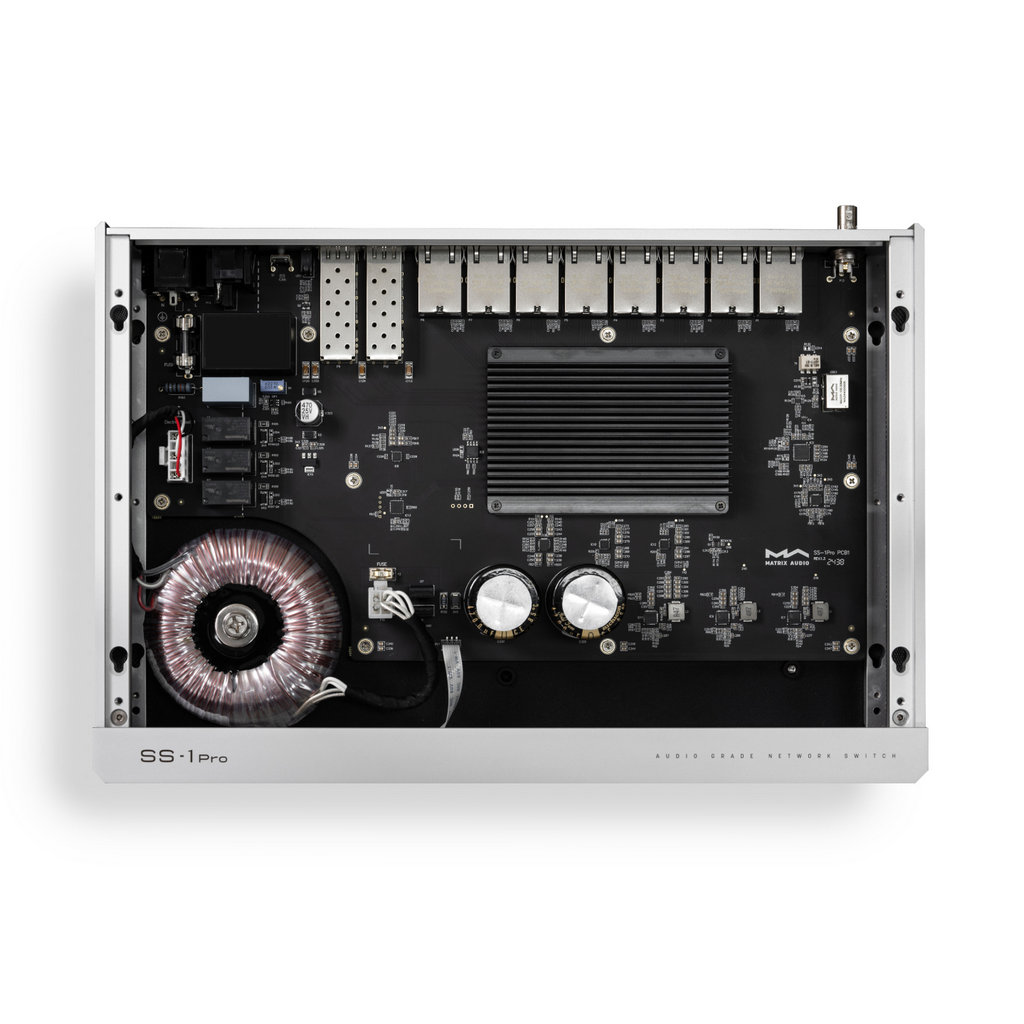

Спеціальний тороїдальний трансформатор з O-подібним осердям у поєднанні з високошвидкісними діодами Шотткі та фільтрувальними конденсаторами аудіофільського класу з ємністю близько 10'000 мкФ утворюють блок живлення першого каскаду SS-1 Pro. 6 лінійних регуляторів напруги LDO з наднизьким рівнем шуму забезпечують чистим живленням систему тактового генератора та головну мікросхему пристрою. Великий пасивний радіатор для головної мікросхеми керування забезпечує її роботу без шуму.

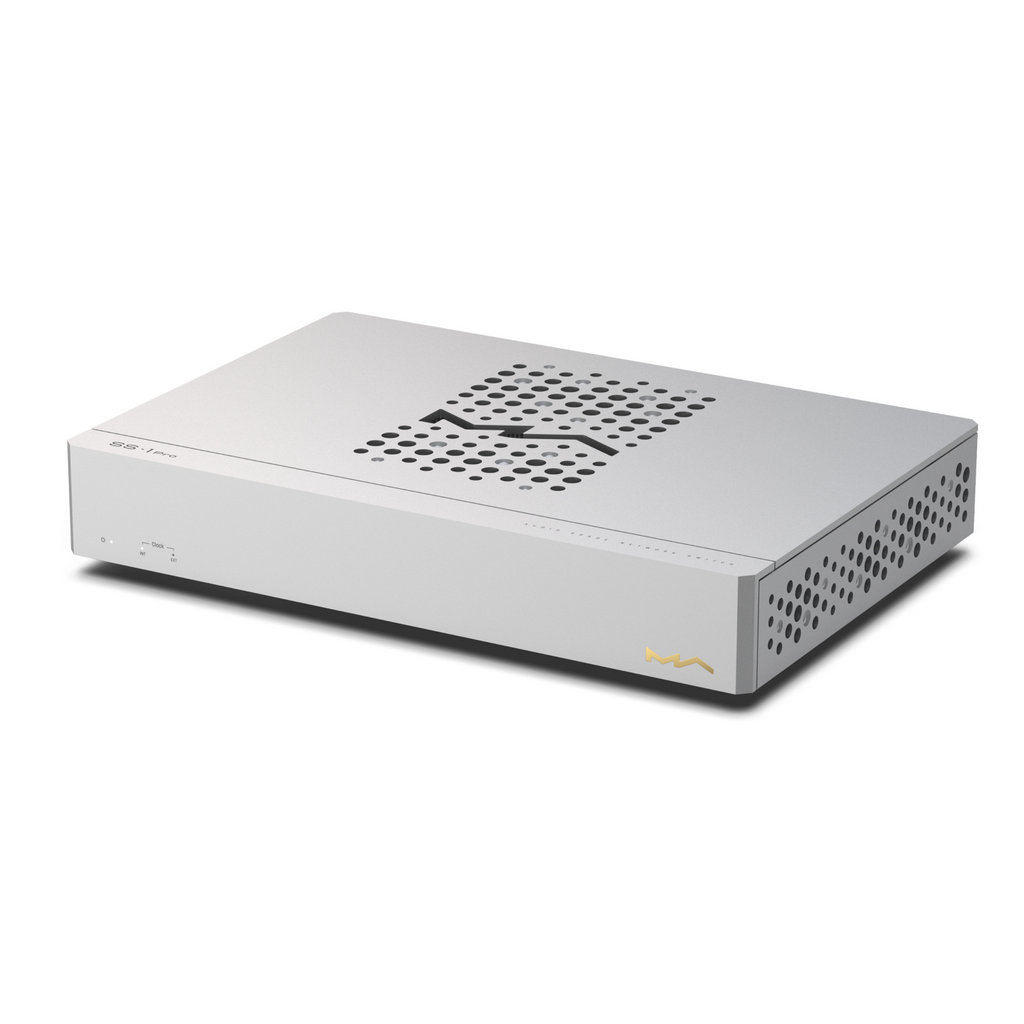

Високоточна та гнучка конструкція шасі

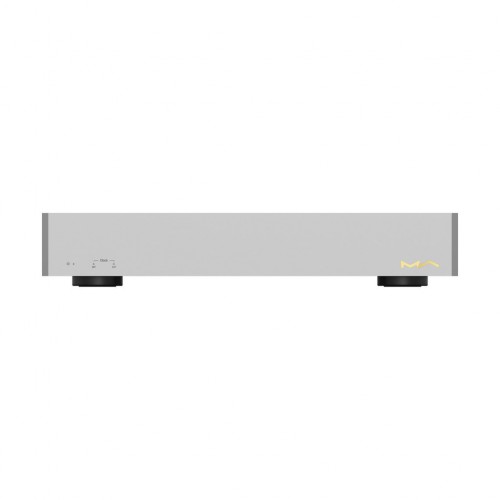

Точно виготовлене на станках із програмним керуванням алюмінієве шасі втілює нову мову дизайну Matrix Audio. Посилена сталева основа робить пристрій міцним і стабільним. Стандартно пристрій постачається з чотирма ізоляційними ніжками, але ви можете легко замінити їх на три відповідно до ваших потреб у налаштуванні та розміщенні.
Технічні характеристики Matrix Audio SS-1 Pro
- Тип: мережевий комутатор
- Підтримувані протоколи:
- IEEE 802.3：10BASE-T
- IEEE 802.3 u：100BASE-X
- IEEE 802.3 z：1000BASE-T
- IEEE 802.3 ab：1000BASE-T
- IEEE 802.3 ae：10G BASE-SR/LR
- IEEE 802.3 bz：2.5G/5G BASE-T
- IEEE 802.3 cb：2500BASE-X

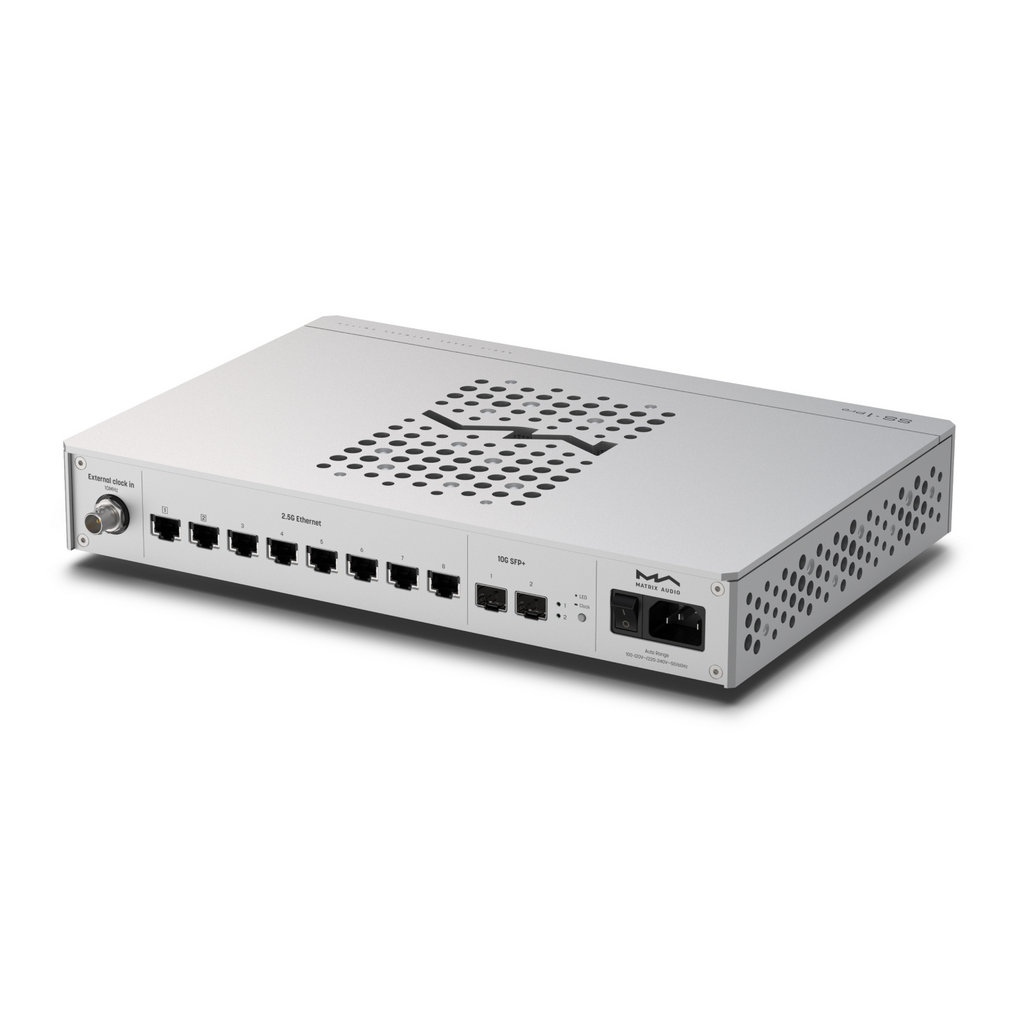

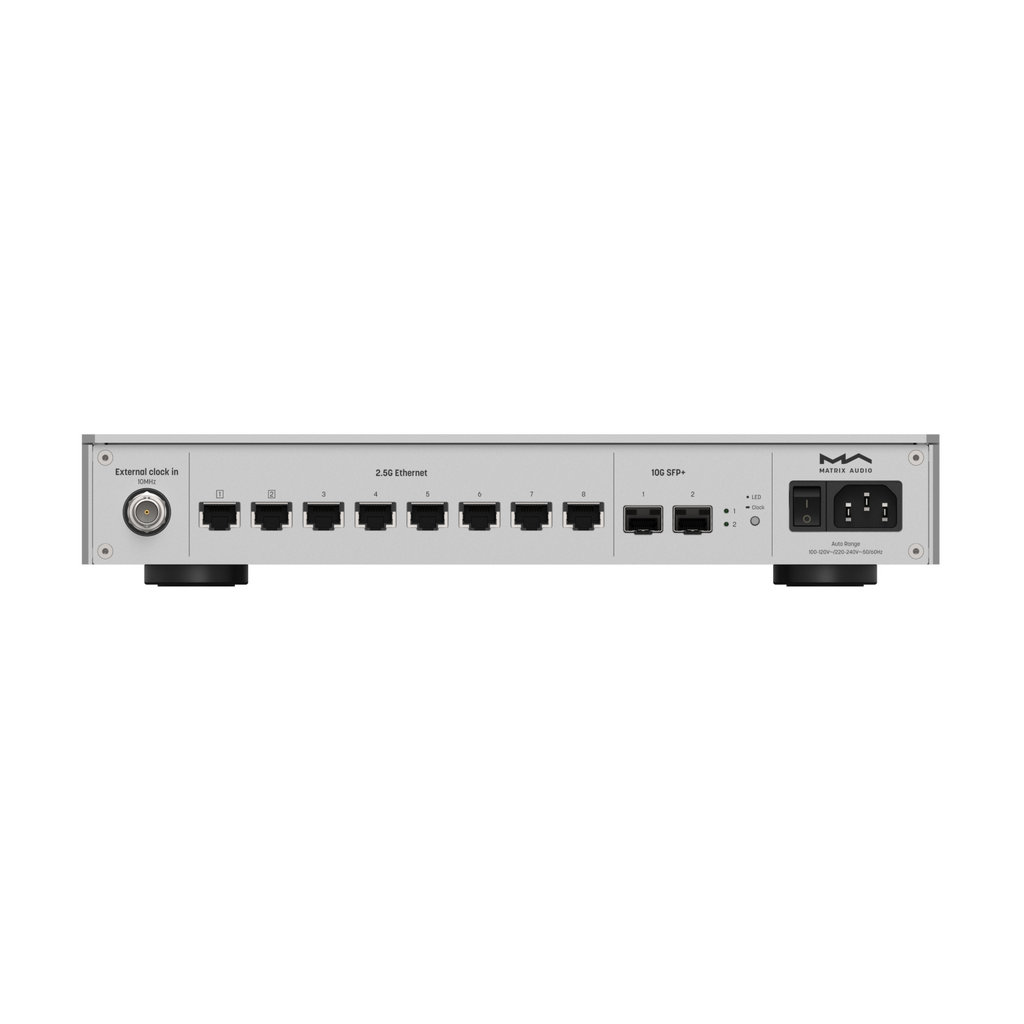

- Порти:
- 2 x 8P8C (RJ-45) 100 Мбіт/с | 10 Мбіт/с
- 6 x 8P8C (RJ-45) 2.5 Гбіт/с | 1 Гбіт/с | 100 Мбіт/с | 10 Мбіт/с
- 2 x SFP/SFP+ 10 Гбіт/с
- Вхід зовнішнього тактового генератора: 10 МГц / Імпеданс 50 Ом / Синусоїдальний або прямокутний вхідний сигнал
- Максимальні значення MAC: таблиця на 16 тисяч MAC-адрес

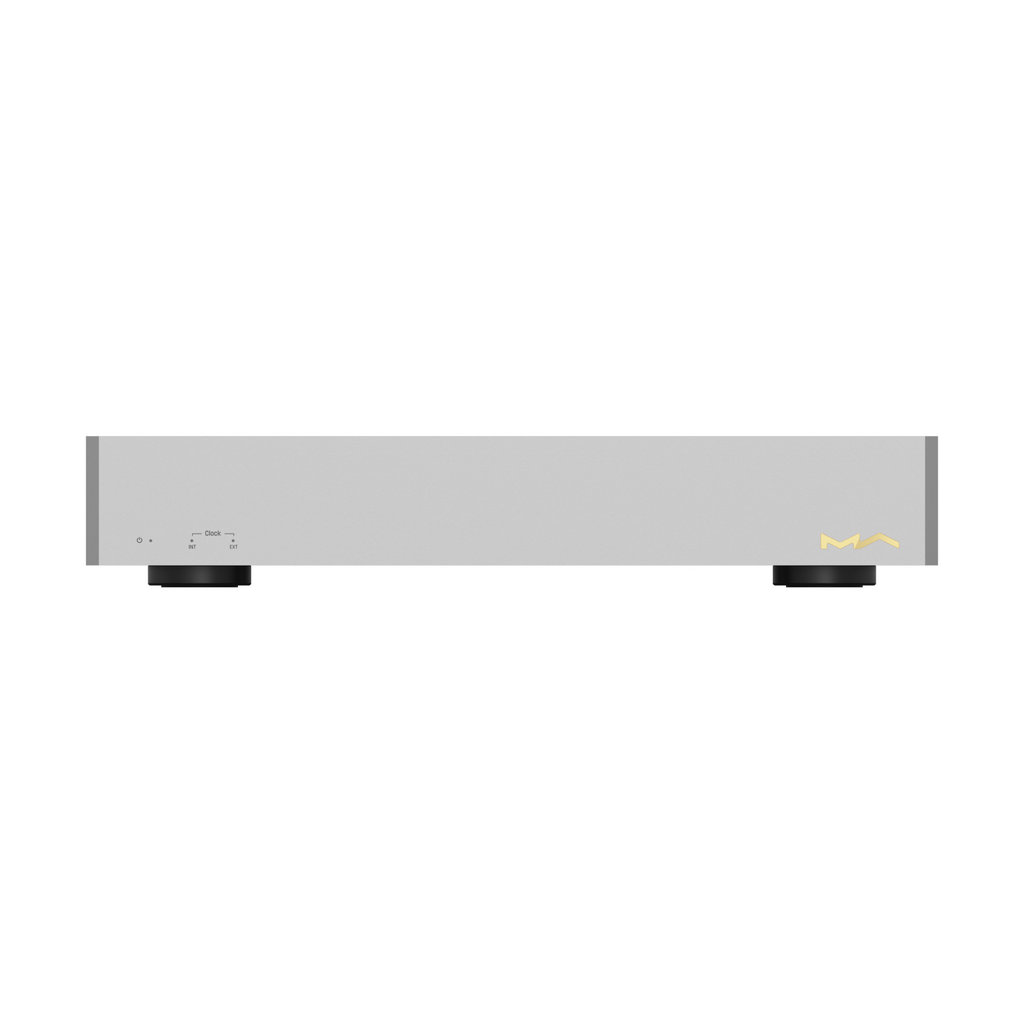

- Передня панель: 1 світлодіод активності/статусу, 2 x світлодіоди режиму тактового генератора
- Живлення:
- Тип джерела живлення: лінійний блок живлення з автоматичним діапазоном напруги
- Напруга живлення: AC 100В-120В 50/60Гц / AC 220В-240В 50/60Гц, напруга автоматично адаптується
- Енергоспоживання: < 15 Вт
- Розміри (Ш х В х Г): 330 x 58.5 x 235 мм
- Вага: 3.4 кг
| Характеристики | |
| Вага | 3.4 кг |
| Додаткові порти | - |
| Живлення | AC 100В-120В 50/60Гц / AC 220В-240В 50/60Гц, напруга автоматично адаптується |
| Кількість портів | 2 x RJ-45 (100 Мбіт/с) | 6 x RJ-45 (2.5 Гбіт/с) | 2 x SFP/SFP+ (10 Гбіт/с) |
| Назва | Мережевий комутатор аудіофільського класу Matrix Audio SS-1 Pro |
| Підтримка PoE | немає |
| Розміри (Ш х В х Г) | 330 x 58.5 x 235 мм |
| Смуга пропускання | 10 Гбіт/с | 2.5 Гбіт/с | 100 Мбіт/с |
| Споживана потужність | 15 Вт (макс.) |
